LANGKAH - LANGKAH PERAKITAN KOMPUTER
1) Siapkan alat & bahan
Alat dan bahan yang di perlukan :
- Tentukan Posisi pin 1 pada processor dan
socket processor
di motherboard
- Tegakkan posisi tuas pengunci socket untuk
membuka
- Masukkan processor ke socket dengan lebih dulu
menyelaraskan posisi kaki-kaki processor dengan
lubang socket. Rapatkan hingga tidak terdapat
celah antara processor dengan socket
- Turunkan kembali tuas pengunci
- Setelah processor terpasang, beri sedikit pasta pendingin di atas processor
3) Memasang heatsink
4) Memasang motherboard pada cassing
cara memasang :
1. Tentukan posisi lubang untuk setiap dudukan
plastik dan logam
2. Pasang dudukan logam / plastik pada tray
cassing sesuai dengan posisi setiap lubang
dudukan yang sesuai dengan motherboard
3. Tempatkan motherboard pada tray cassing
sehingga kepala dudukan keluar dari lubang
pada motherboard
4. Pasang bingkai port pada motherboard
5. Pasang tray cassing yang sudah terpasang
motherboard pada cassing dan kunci dengan
sekrup
5) Memasang power supply
1. Memasukkan power supply pada
6) Memasang kabel motherboard dan cassing
cara memasang :
1. Pasang kabel data untuk floppy drive
pada connector pegontrol floppy di
motherboard
2. pasang kabel IDE pada konektor IDE
primary dan secundary pada
motherboard
3. bila port mouse belum tersedia
dibelakang cassing maka card
konektor mouse harus dipasang lalu
hubungkan dengan konektor mouse
pada motherboard
4. hubungkan kabel dari switch dipanel cassing, LED, speaker internal dan port yang
terpasang di depan cassing bila ada ke motherboard
7) Memasang CD drive
8) Memasang hard disk
9) Pasang RAM
10) Penyelesaian akhir
sekian dari saya semoga postingan saya ini dapat membantu anda
terimakasih telah berkunjung di blog yang sederhana ini, semoga anda berhasil dan
saya akhiri
wassalamu'alaikum warahmatullahi wabrokatuh
1. Power supply
2. DVD Room
3. Kabel Data
4. Van Processor
5. Obeng
6. Motherboard
7. Card Adapter
2) Pasang processor
socket processor
di motherboard
- Tegakkan posisi tuas pengunci socket untuk
membuka
- Masukkan processor ke socket dengan lebih dulu
menyelaraskan posisi kaki-kaki processor dengan
lubang socket. Rapatkan hingga tidak terdapat
celah antara processor dengan socket
- Turunkan kembali tuas pengunci
- Setelah processor terpasang, beri sedikit pasta pendingin di atas processor
3) Memasang heatsink
Fungsi Heatsink ialah membuang panas yang dihasilkan oleh
processor ke heatsink. Untuk mengoptimalkan pemindahan panas maka heatsink harus dipasang rapat pada bagian atas prosessor dengan beberap clip sebagai penahan, sedangkan permukaan kontak pada heatsink dilapisi gen penghantar panas.

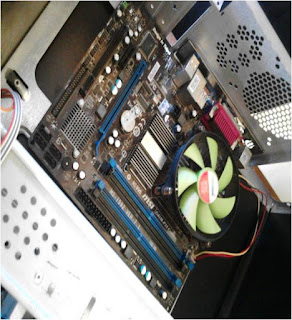

4) Memasang motherboard pada cassing
cara memasang :
1. Tentukan posisi lubang untuk setiap dudukan
plastik dan logam
2. Pasang dudukan logam / plastik pada tray
cassing sesuai dengan posisi setiap lubang
dudukan yang sesuai dengan motherboard
3. Tempatkan motherboard pada tray cassing
sehingga kepala dudukan keluar dari lubang
pada motherboard
4. Pasang bingkai port pada motherboard
5. Pasang tray cassing yang sudah terpasang
motherboard pada cassing dan kunci dengan
sekrup
5) Memasang power supply
Cara:
1. Memasukkan power supply pada
ak dibagian belakang cassing
2. Hubungkan konektor
power dari
power supply ke motherboard
6) Memasang kabel motherboard dan cassing
cara memasang :
1. Pasang kabel data untuk floppy drive
pada connector pegontrol floppy di
motherboard
2. pasang kabel IDE pada konektor IDE
primary dan secundary pada
motherboard
3. bila port mouse belum tersedia
dibelakang cassing maka card
konektor mouse harus dipasang lalu
hubungkan dengan konektor mouse
pada motherboard
4. hubungkan kabel dari switch dipanel cassing, LED, speaker internal dan port yang
terpasang di depan cassing bila ada ke motherboard
7) Memasang CD drive
Cara:
1.Copot pelet penutup bay drive
2.Masukkan
drive dari depan bay dengan terlebih dahulu mengatur setting jumper
(Sebagai master/slave) pada drive
3.Sesuaikan posisi lubang sekrup di drive dan cassing lalu pasang sekrup pada
handrive
4.Hubungkan konektor kabel IDE ke
drive dan konektor di Motherboard
5.Bila kabel IDE terhubung ke du dribe pastikan perbedaan
setting jumoer keduanya
yakni drive pertama diser sebagai master dan lainnya sebagai slave.
6.Konektor IDE
secondary pada
motherboard dapat dipakai untuk menghubungkan
dua
drive tamabahn
7.Floppy drive di hbungkan ke konektor khusus floppy di
motherboard
8) Memasang hard disk
Cara:
1.Pegang hard disk pada tepi, hindari menyentuh komponen/rangkaian
elektronik.
2.Pasang sekrup penahan card ke
casing
3.Hubungkan kembali kabel internal pada
card, bila ada.
9) Pasang RAM
Masukkan RAM pada slot yang tersedia, tekan kedua ujung RAM secara bersamaan hingga slot terkunci
10) Penyelesaian akhir
Cara:
1.Pasang penutup casing dengan menggeser
2.Sambungkan kabel dari satu daya ke socket
dinding.
3.Pasang konektor monitor ke-port
video car .
4.Pasang konektor kabel telepon ke port
modem, bila.
5.Hubungkan konektor kabel keyoar dan konektor mouse ke port
mouse/ port
serial.
6.Hubungkan perangkat eksternal lainnya seperti speaker,
joystik, dan
microphone.
Begitulah langkah-langkah untuk merakit komputer, dan jika cara diatas kurang
membantu, anda dapat melihat video perakitan komputer di bawah ini :
Begitulah langkah-langkah untuk merakit komputer, dan jika cara diatas kurang
membantu, anda dapat melihat video perakitan komputer di bawah ini :
sekian dari saya semoga postingan saya ini dapat membantu anda
terimakasih telah berkunjung di blog yang sederhana ini, semoga anda berhasil dan
saya akhiri
wassalamu'alaikum warahmatullahi wabrokatuh
